一、芯片简介

Hi5216采用SMIC 55nm工艺，已实现销售4.24万颗，此芯片用于CDR应急广播、CDR收音机、CDR车载产品。

二、芯片概述

Hi5216 CDR SOC系统由以下功能模块组成：

★ LS232

• 16KB指令Cache和16KB数据Cache；
• MMU、TLB单元；
• AHB接口；
• EJTAG接口；

★ 存储器

• On-chip ROM；
• On-chip 8KB SRAM；
• Off-chip SPI Flash(NOR/NAND，NOR最大支持16Mbyte)；
• Off-chip SDRAM(最大支持64Mbyte)；

★ 支持的外部设备接口

• UART：调试串口(2线)；
• JTAG调试接口；
• USB、SD卡接口；
• SPI SLAVE/MASTER接口；

★ 系统

• 32位AHB总线，小端连接；
• 程序从Flash或者内部ROM启动；
• 中断控制器：支持32个中断源；
• 定时设备：4个Timer、1个WatchDog；

★ I/O

• GPIO：32bit

★ 封装

• ELQFP128L

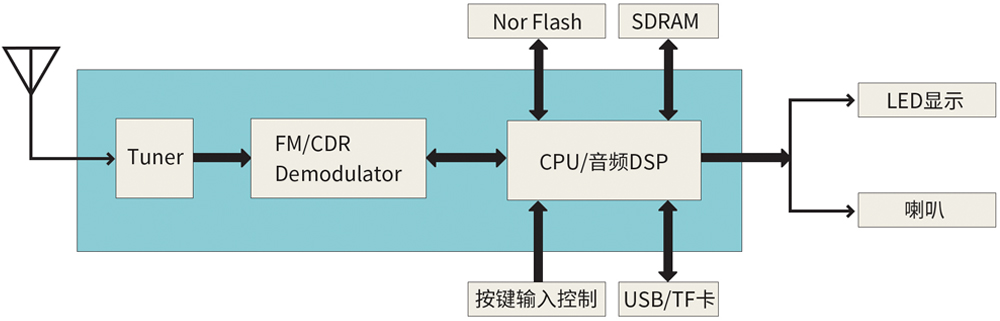

Hi5216应用框图
