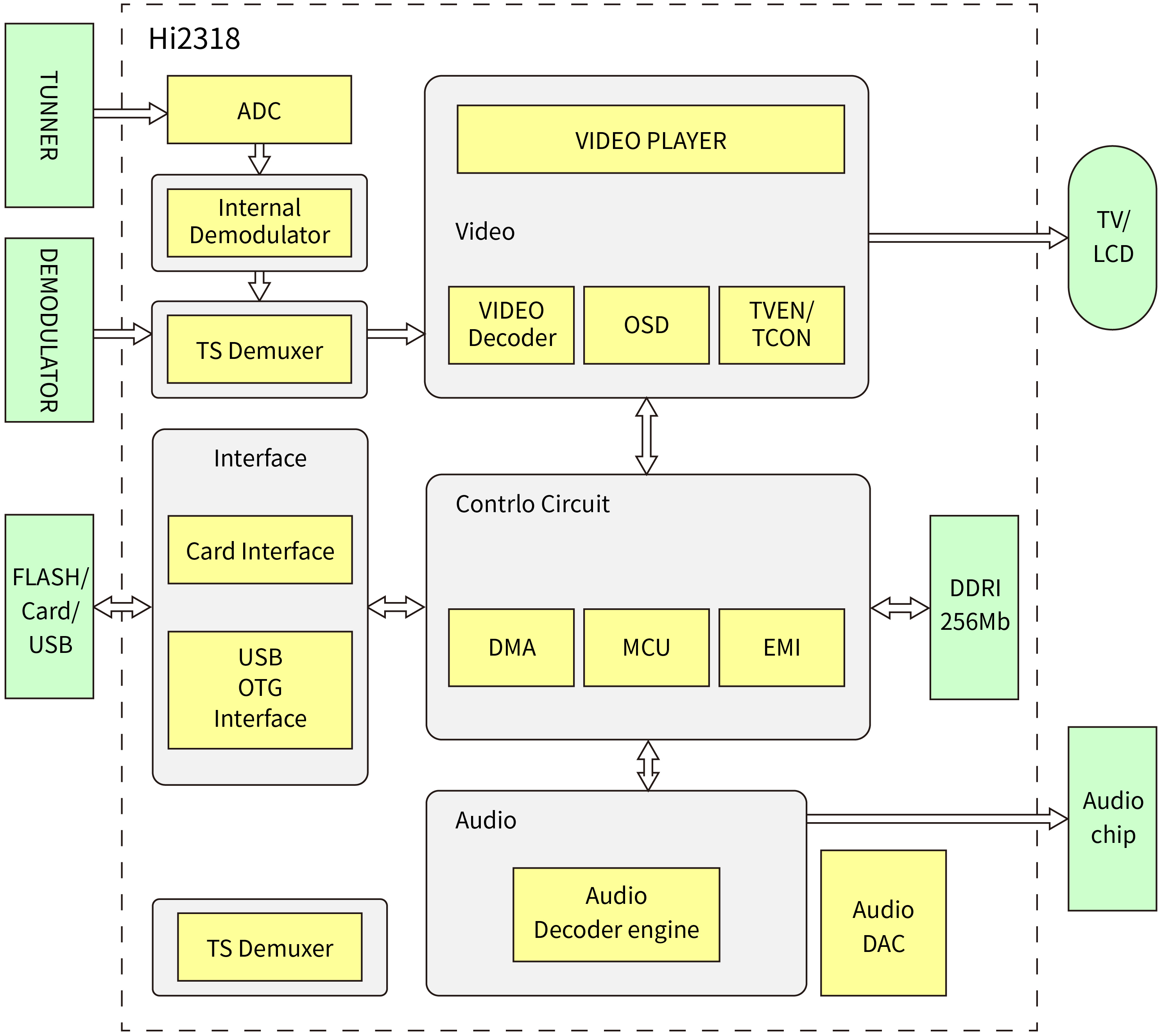

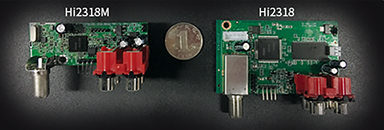

一、Hi2318/Hi2318M芯片介绍

Hi2318是一款集成32位嵌入式MCU的高性能、高集成度媒体播放芯片，内置256Mb容量DDRI，以电视为显示终端。

Hi2318集成了高性能的硬件JPEG解码器，能够处理最大64M像素的JPEG图片。

Hi2318内部集成了高性能的视频解码引擎，可以支持MPEG/1/2/4，H.264，AVS，AVS+等系列的视频格式解码。

Hi2318内置硬件音频解码引擎，可以支持MP3，WMA等不同音频格式的解码。

Hi2318支持USB2.0 OTG接口，可以作为设备连接PC或作为主控器读取U盘。

Hi2318内置DTMB解调，高度集成。

二、芯片性能

★ CPU

• MIPS兼容高速MCU，最高主频600M

★ 内置存贮器

• 内置256Mb DDRI 存贮器

★ 图形处理器

• 硬件高速JPEG解码器
• 最大分辨率8000×8000
• 硬件ZOOM IN/OUT
• 支持Baseline和Progressive JPEG
• Motion-JPEG 25fps@VGA

★ 视频处理器

• 支持MPEG1/2/4系列，H.264，AVS，AVS+标准
• 解码性能：25fps@D1(720×576), (1280×720, to be define)

★ 音频处理器

• 可配置音频解码引擎，可以支持MP3、WMA等
• 采样率8KHz~48KHz，码率8Kbps~320Kbps

★ TS流输入

• 支持双模TS流输入, 内置一路DTMB解调

★ USB接口

• 高速USB2.0 OTG接口
• 内置USB2.0 PHY
• 可作为USB Device连接PC
• 可作为USB Host读取U盘

★ 显示接口

• 3通道可编程GAMMA校正
• 2层OSD，支持真彩色，256/16色可选
• 支持CVBS格式输出

★ 外设接口

• 支持红外接口
• 2个UART串口，最高速度115200bps
• 1路PWM输出

★ 供电和封装

• 内核和GPIO供电，core 1.1V，IO 3.3V
• DDR供电，2.5V/1.25V
• BGA100封装

★ 内置DTMB解调性能特点

• 完全符合DTMB（GB 20600—2006）标准
• 数字重采样，支持6、7或8MHz带宽模式
• 支持标准规定的所有模式组合

• 载波：单载波(C=1)，多载波(C=3780)
• 保护间隔模式：PN420，PN595，PN945
• 调制方式：4-QAM，16-QAM，32-QAM，64-QAM，4QAM-NR
• 交织长度：M=240，M=720，M=0（无交织）
• LDPC码率：0.4，0.6，0.8

• 全自动模式检测
• 自动频谱反转识别与校正
• 可捕获的载波频率偏差高达400KHz
• 可捕获的晶振频率偏差高达300ppm
• 业界领先的单载波与多载波接收性能

• 优秀的固定接收性能，支持单频网应用
• 卓越的移动接收性能，突破性地实现了单载波的高速移动接收

• 邻频干扰和同频干扰抑制
• 脉冲噪声干扰抑制
• 工程监控功能：星座图、信道时域特征、信道频域特征、信噪比、误码率等
