Hi3611基带芯片+Hi401射频芯片

一、Hi3611芯片介绍

Hi3611是一款高度集成的符合HINOC2.0技术标准(GY/T 297-2016)的基带调制解调芯片,只需要使用很少的外围电路就可独立构成一个完整的 HINOC接入解决方案。

Hi3611内置高速ADC和DAC,可直接与射频收发器相连。

Hi3611内置CPU,外置SPI Flash用于存储软件代码;外置DDR用于软件运行和数据缓存。

Hi3611内置eFuse,可每片各异地存储厂商(Vender)信息和网络地址信息。

通过MII和GMII兼容接口连接到百兆以太网或千兆以太网物理芯片。

基于Hi3611芯片的HINOC EOC解决方案,可以在同轴电缆上单信道提供最高达750Mbps的以太网数据传输速率。支持多信道捆绑,可是成倍增加以太网数据传输速率。

1、芯片特性

  • 符合GY/T 297-2016《NGB宽带接入系统 HINOC2.0物理层和媒介接入控制层技术规范》;
  • BGA194封装;
  • 1.1V、2.5V和3.3V工作电压;
  • 内部集成PLL,外部只需使用固定频率的晶振;
  • 内置双路高速高精度ADC和DAC;
  • 支持对IQ不平衡和直流偏移的自动校正;
  • 支持接收信噪比、信道响应、时频偏估计结果、功率控制和星座图的监测;
  • 支持QPSK, 8QAM, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM, 512QAM、1024QAM、2048QAM和4096QAM调制;
  • 基于信噪比估计,支持每个子载波的自适应调制;
  • 物理层带宽128MHz;
  • MAC层最高速率可到1000Mbps,典型速率可达750Mbps;
  • 支持多信道捆绑,可成倍增加MAC总速率 ;
  • 系统吞吐量对以太网大小包不敏感;
  • 基于TDD/TDMA的动态带宽分配(DBA)机制;
  • 支持基于八个优先级的QoS;
  • 支持终端数最多64个;
  • 支持VLAN;
  • 支持组播;
  • MII/GMII接口;

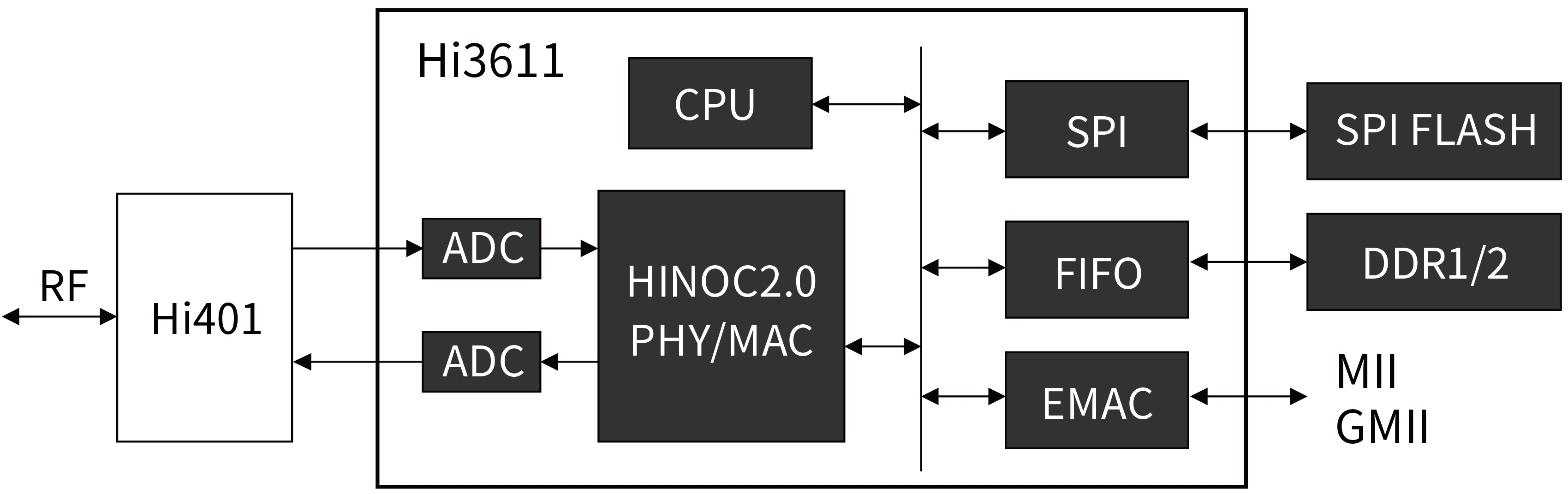

2、芯片结构图

海尔HiNOC基带SOC芯片Hi3611可以支持最高32个终端,单芯片传输码率超过600Mbps,低延时、低抖动;

Hi3611嵌入32位龙芯CPU,MIPS指令兼容, 主频600MHz , 流畅运行linux操作系统和海尔自主网管软件。

二、Hi401芯片介绍

Hi401是一款符合HINOC技术标准的高集成度的射频收发芯片。

Hi401集成PLL、LNA、上变频、下变频、PGA、PA等,只需要很少的外围器件就能和HINOC基带芯片组成完整的HINOC解决方案,特别适合基于同轴的宽度接入应用场合。

1、芯片特性

  • 符合HINOC标准GY/T 265-2012;
  • 支持频率范围:375-1500MHz ;
  • 低成本的直接转换架构;
  • On-Chip PLL Synthesizer;
  • Integrated RF LNA;
  • Integrated PA driver;
  • Integrated Switch;
  • Integrated I/Q up, down converter;
  • 接收低通滤波器带宽:64MHz ;
  • 3×3.75mm2 64引脚封装;
  • 3.3V、1.8V供电;

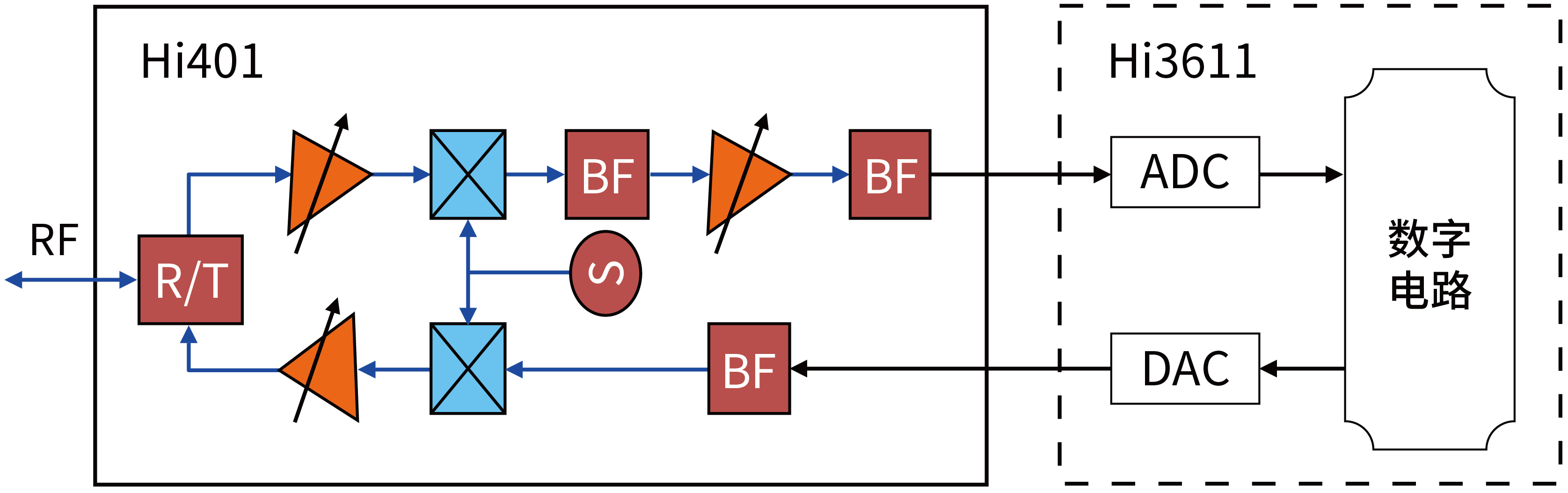

2、芯片结构图

海尔HINOC射频芯片Hi401,工作频率:376MHz ~ 1520MHz;

海尔HINOC芯片组构成的整机系统,60dB衰减下系统吞吐率不变,70dB衰减终端可以正常通信。

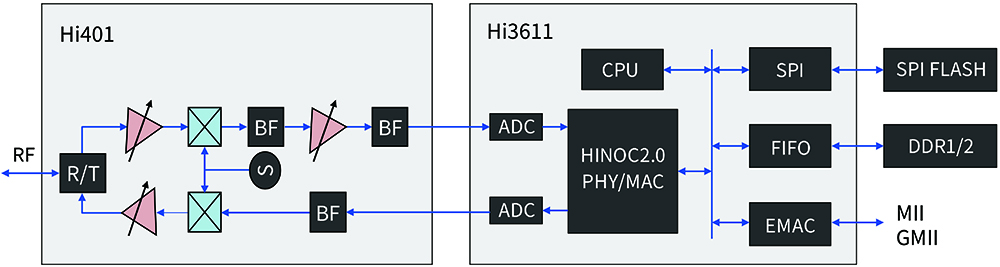

三、HINOC 2.0芯片结构图

四、同轴上的以太网接入(EOC)
